CPLD MAX II EPM240

Питание, программирование и тактирование CPLD EPM240T100C5

На схеме показана рабочая часть устройства на базе программируемой логической микросхемы Altera MAX II EPM240T100C5.

Данный узел обеспечивает формирование напряжений 5 В и 3,3 В, подключение программатора по интерфейсу JTAG, питание CPLD и формирование внешнего тактового сигнала.

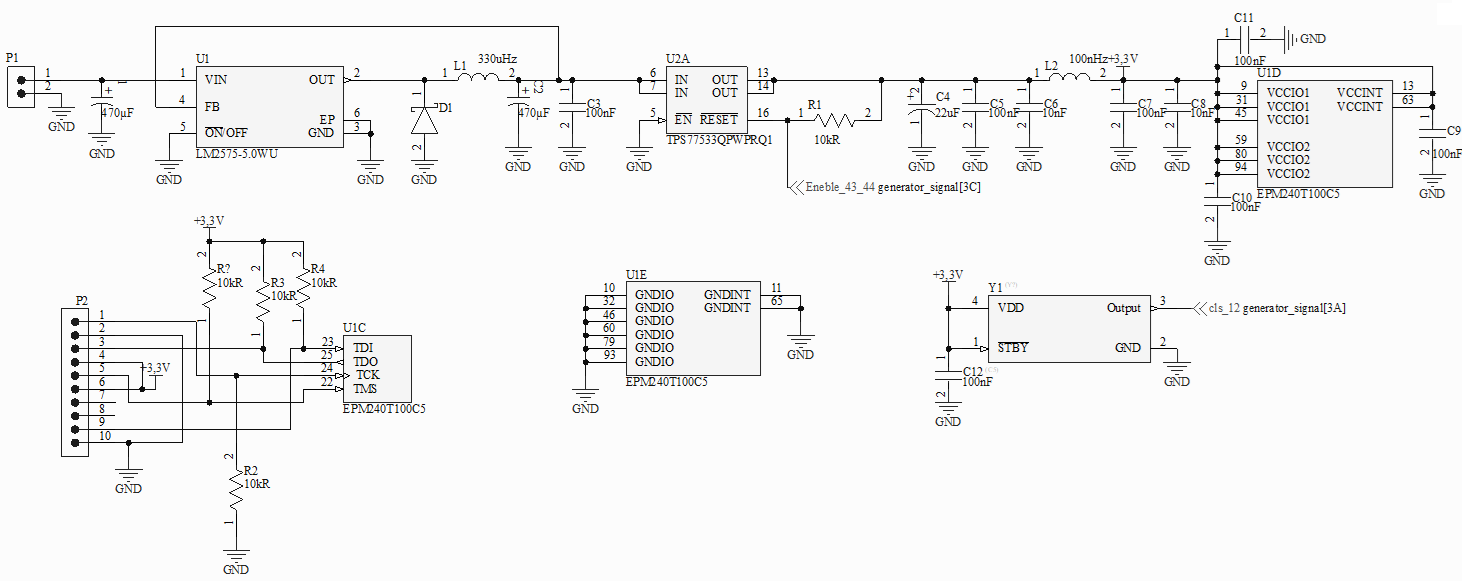

Схема питания, JTAG и тактирования CPLD EPM240T100C5

1. Входное питание

Внешнее питание платы подаётся через разъём P1. Один вывод разъёма используется для подачи положительного напряжения, второй соединён с общей шиной GND.

Непосредственно на входе установлен электролитический конденсатор C1 470 мкФ.

Он уменьшает пульсации входного напряжения и компенсирует кратковременные изменения тока, возникающие во время работы импульсного преобразователя.

2. Формирование напряжения 5 В на LM2575

Первая ступень питания построена на импульсном понижающем преобразователе LM2575.

В данной схеме его задача — сформировать стабилизированное напряжение 5 В из входного напряжения устройства.

Входное питание  →  LM2575  →  5 В

LM2575 работает в импульсном режиме. Это позволяет понижать входное напряжение с существенно меньшими потерями мощности, чем при использовании обычного линейного стабилизатора.

Дроссель L1

После импульсного выхода LM2575 установлен дроссель L1 330 мкГн.

Он является накопительным элементом понижающего импульсного преобразователя. Энергия периодически накапливается в его магнитном поле, а затем передаётся в нагрузку.

Диод D1

Диод D1 обеспечивает путь протекания тока через дроссель в тот момент, когда внутренний силовой ключ LM2575 закрыт.

Этот диод является обязательным элементом классического понижающего преобразователя.

Конденсаторы C2 и C3

На выходе преобразователя установлены:

  • C2 470 мкФ — основной выходной накопительный и фильтрующий конденсатор;
  • C3 100 нФ — высокочастотный блокировочный конденсатор.

После этой ступени формируется линия питания +5 В.

P1
↓
LM2575
↓
L1 330 мкГн
↓
C2 + C3
↓
+5 В

3. Формирование напряжения 3,3 В

Сформированные LM2575 5 В поступают на следующую ступень питания, построенную на микросхеме TPS75330QPWPRQ1.

Эта микросхема формирует стабилизированное напряжение 3,3 В, которое используется цифровой частью устройства.

LM2575  →  5 В  →  TPS75330  →  3,3 В

На выходе используются:

  • C4 22 мкФ — основной выходной конденсатор;
  • C5 100 нФ — высокочастотная развязка;
  • C6 10 нФ — дополнительная фильтрация высокочастотных помех.

4. Сигнал контроля и разрешения работы

У TPS75330 используется выход RESET.

Он позволяет контролировать состояние сформированного напряжения питания. После того как напряжение 3,3 В достигает нормального рабочего уровня, выход RESET изменяет своё состояние.

В этой цепи установлен резистор R1 10 кОм.

С этого узла формируется сигнал Enable_43_44 generator signal, который далее используется цифровой частью схемы как сигнал разрешения работы.

Таким образом, логика устройства получает разрешение на нормальную работу только после того, как питание 3,3 В сформировано и стабилизировалось.

5. Дополнительная фильтрация питания

После стабилизатора в линии 3,3 В установлен дополнительный фильтрующий элемент L2.

После него находятся:

  • C7 100 нФ;
  • C8 10 нФ.

Эта цепь уменьшает уровень высокочастотных помех перед подачей напряжения непосредственно на CPLD.

6. Питание EPM240T100C5

На схеме присутствуют следующие группы питания CPLD:

  • VCCIO1 — питание первой группы входов-выходов;
  • VCCIO2 — питание второй группы входов-выходов;
  • VCCINT — питание внутренней логики CPLD.

На эти выводы подаётся сформированное на предыдущей ступени напряжение 3,3 В.

Развязывающие конденсаторы

Рядом с выводами питания CPLD установлены керамические конденсаторы C9, C10 и C11 по 100 нФ.

Они обеспечивают локальную высокочастотную развязку питания и компенсируют кратковременные броски тока, которые возникают при переключении внутренней логики CPLD.

7. Земля EPM240

Для микросхемы используются выводы GNDIO и GNDINT.

  • GNDIO — земля цепей ввода-вывода;
  • GNDINT — земля внутренней логики.

Все эти выводы соединяются с общей шиной GND платы.

8. Программирование CPLD через JTAG

Для программирования EPM240 используется стандартный интерфейс JTAG.

Программатор подключается через разъём P2.

Сигнал Назначение
TDI Последовательные данные, передаваемые от программатора в CPLD.
TDO Последовательные данные, передаваемые из CPLD программатору.
TCK Тактовый сигнал интерфейса JTAG.
TMS Сигнал управления состоянием JTAG-контроллера.

В цепях JTAG используются резисторы R2, R3 и R4 номиналом 10 кОм.

Они задают определённое состояние линий при отключённом программаторе и не позволяют входам оставаться в неопределённом состоянии.

На разъём P2 также выведены 3,3 В и GND.

9. Внешний тактовый генератор Y1

Для формирования основного тактового сигнала используется отдельный генератор Y1.

На генератор подаётся питание 3,3 В.

Вывод Назначение
VDD Питание +3,3 В.
GND Общая земля.
Output Выход сформированного тактового сигнала.
STBY Вход управления режимом работы генератора.

По цепи питания генератора установлен керамический конденсатор C12 100 нФ.

Он обеспечивает локальную высокочастотную развязку питания генератора.

С вывода Output тактовый сигнал поступает на цифровую часть схемы и используется CPLD для синхронизации внутренней логики.

10. Последовательность работы всего узла

Внешнее питание P1
↓
LM2575
↓
5 В
↓
TPS75330
↓
3,3 В
↓
L2 + C7 + C8
↓
питание VCCINT и VCCIO EPM240
↓
контроль состояния питания
↓
формирование сигнала разрешения
↓
работа генератора Y1
↓
тактовый сигнал поступает на CPLD
↓
EPM240 выполняет загруженную конфигурацию

11. Назначение данной части схемы

Показанный фрагмент представляет собой законченный базовый узел для работы Altera MAX II EPM240T100C5.

Он выполняет следующие основные функции:

  • преобразует входное питание в стабилизированные 5 В;
  • формирует из 5 В рабочее питание 3,3 В;
  • фильтрует питание цифровой части;
  • обеспечивает локальную развязку питания CPLD;
  • контролирует появление стабильного питания и формирует сигнал разрешения работы;
  • обеспечивает программирование CPLD через интерфейс JTAG;
  • формирует внешний тактовый сигнал для работы цифровой логики.
Данный узел является рабочей частью схемы устройства на базе CPLD MAX II EPM240T100C5 и обеспечивает питание, программирование и тактирование микросхемы.

На второй части принципиальной схемы показано подключение двух 14-битных цифро-аналоговых преобразователей AD9744ARUZ к программируемой логической микросхеме EPM240T100C5.

В устройстве используются два независимых ЦАП: U5 и U6. Каждый преобразователь имеет собственную 14-битную цифровую шину, собственные управляющие входы и отдельные аналоговые выходы.

Цифровые входы обоих AD9744 подключены непосредственно к физическим выводам CPLD EPM240T100C5.

Подключение двух ЦАП AD9744 к CPLD EPM240T100C5

12. Связь с первой частью схемы

Данный узел является продолжением рассмотренной ранее части схемы питания и тактирования.

Из первой части устройства поступают необходимые напряжения питания и сигналы управления, после чего CPLD EPM240 взаимодействует с двумя цифро-аналоговыми преобразователями AD9744.

первая часть схемы
↓
питание и тактирование
↓
EPM240T100C5
↓
два независимых 14-битных канала
↓
U5 и U6 — AD9744

13. Два независимых 14-битных канала

Каждый AD9744 имеет 14 цифровых входов DB0...DB13.

Для управления U6 используется отдельная группа физических выводов EPM240T100C5.

Для U5 используется другая независимая группа выводов CPLD.

Прямого соединения между цифровыми входами U5 и U6 нет.

EPM240 → U6
14 отдельных физических выводов
↓
DB0...DB13 U6

EPM240 → U5
14 других физических выводов
↓
DB0...DB13 U5

Разрешение каждого AD9744 составляет 14 бит, поэтому один цифровой код может принимать:

214 = 16384 значения

14. Подключение цифровых входов двух AD9744

В таблице ниже показано непосредственное соединение физических выводов EPM240T100C5 с цифровыми входами каждого AD9744.

Цифровые входы DB0...DB13 микросхем U5 и U6 являются независимыми. Одинаковые названия входов относятся к двум разным физическим микросхемам.

Вывод EPM240 Вход U6 AD9744 Вывод EPM240 Вход U5 AD9744
3 DB0 — вывод 14 85 DB0 — вывод 14
4 DB1 — вывод 13 86 DB1 — вывод 13
5 DB2 — вывод 12 87 DB2 — вывод 12
6 DB3 — вывод 11 88 DB3 — вывод 11
7 DB4 — вывод 10 89 DB4 — вывод 10
8 DB5 — вывод 9 90 DB5 — вывод 9
14 DB6 — вывод 8 91 DB6 — вывод 8
15 DB7 — вывод 7 92 DB7 — вывод 7
16 DB8 — вывод 6 93 DB8 — вывод 6
17 DB9 — вывод 5 96 DB9 — вывод 5
18 DB10 — вывод 4 97 DB10 — вывод 4
19 DB11 — вывод 3 98 DB11 — вывод 3
20 DB12 — вывод 2 99 DB12 — вывод 2
21 DB13 — вывод 1 100 DB13 — вывод 1
U6
EPM240: 3, 4, 5, 6, 7, 8, 14, 15, 16, 17, 18, 19, 20, 21
↓
DB0...DB13 U6

U5
EPM240: 85, 86, 87, 88, 89, 90, 91, 92, 93, 96, 97, 98, 99, 100
↓
DB0...DB13 U5
Таким образом, каждый AD9744 имеет собственную полностью независимую 14-битную шину, соединённую непосредственно с физическими выводами EPM240T100C5.

15. Вход CLOCK

Кроме 14 цифровых входов данных, каждый AD9744 имеет вход CLOCK.

Этот вход используется для синхронизации приёма цифрового слова.

В момент соответствующего тактового перехода значение, присутствующее на входах DB0...DB13, фиксируется внутренними цепями AD9744.

DB0...DB13
+
CLOCK
↓
AD9744
↓
обновление состояния ЦАП

U5 и U6 имеют собственные физические входы CLOCK.

16. Вход MODE

На каждом AD9744 присутствует вход MODE.

Он определяет формат цифровых данных, которые поступают на входы DB0...DB13.

На принципиальной схеме необходимое состояние MODE задаётся аппаратно.

17. Вход SLEEP

Вход SLEEP предназначен для управления режимом пониженного энергопотребления AD9744.

При нормальной работе преобразователь находится в активном состоянии.

При необходимости вход SLEEP позволяет перевести ЦАП в режим пониженного потребления энергии.

18. Раздельное цифровое и аналоговое питание AD9744

В AD9744 цифровая и аналоговая части имеют отдельные выводы питания.

  • DVDD — питание цифровой части;
  • AVDD — питание аналоговой части;
  • DCOM — земля цифровой части;
  • ACOM — земля аналоговой части.

Цифровая часть обоих преобразователей питается напряжением:

+3,3 В

Для аналоговой части используется отдельная линия питания:

+3,3(A)V

Разделение питания уменьшает воздействие цифровых импульсных помех на аналоговую часть преобразователей.

19. Линейный стабилизатор аналогового питания U7

Отдельное питание аналоговой части формируется при помощи обычного линейного стабилизатора напряжения U7.

На его вход поступает напряжение +5 В из первой части схемы.

На выходе U7 формируется:

+5 В
↓
линейный стабилизатор U7
↓
+3,3(A)V

Полученное напряжение подаётся на выводы AVDD обоих AD9744.

На входе стабилизатора установлен:

C14 = 4,7 мкФ

На выходе установлен:

C13 = 4,7 мкФ

Эти конденсаторы обеспечивают фильтрацию питания и устойчивую работу линейного стабилизатора.

Отдельный линейный стабилизатор уменьшает влияние помех цифровой части устройства на питание аналоговых каскадов AD9744.

20. Развязывающие конденсаторы питания

Непосредственно возле выводов питания обоих AD9744 установлены керамические развязывающие конденсаторы номиналом 100 нФ.

Для U5 используются:

  • C15 — 100 нФ;
  • C17 — 100 нФ.

Для U6 используются:

  • C16 — 100 нФ;
  • C18 — 100 нФ.

Эти конденсаторы подавляют высокочастотные помехи в цепях питания преобразователей.

21. Опорная цепь AD9744

Каждый AD9744 имеет собственную цепь формирования опорного уровня.

Используются выводы REFIO и REFLO.

Вывод REFLO соединён с аналоговой землёй.

Вывод REFIO развязан керамическим конденсатором 100 нФ.

Для U5 используется:

C20 = 100 нФ

Для U6:

C19 = 100 нФ

Эти конденсаторы уменьшают шум в опорной цепи преобразователей.

22. Установка выходного тока AD9744

Вывод FSADJ задаёт максимальный выходной ток ЦАП.

Для каждого AD9744 используется отдельный резистор номиналом 2 кОм.

  • R8 = 2 кОм — U5;
  • R7 = 2 кОм — U6.

При внутреннем опорном напряжении порядка 1,2 В опорный ток составляет:

IREF ≈ 1,2 В / 2000 Ом
≈
0,6 мА

Ток полной шкалы AD9744 составляет приблизительно:

IOUTFS ≈ 32 × IREF

IOUTFS ≈ 32 × 0,6 мА

IOUTFS ≈ 19,2 мА

23. Аналоговые выходы IOUTA и IOUTB

Каждый AD9744 имеет два токовых аналоговых выхода:

  • IOUTA;
  • IOUTB.

Выходы являются комплементарными. При изменении цифрового входного кода ток перераспределяется между ними.

IOUTA ↑
↕
IOUTB ↓

24. Преобразование выходного тока в напряжение

Так как выходы AD9744 являются токовыми, для получения напряжения установлены нагрузочные резисторы.

Для U5:

  • R11 = 25 Ом;
  • R12 = 25 Ом.

Для U6:

  • R9 = 25 Ом;
  • R10 = 25 Ом.

Выходной ток создаёт падение напряжения на нагрузочном резисторе:

U = I × R

При токе около 19,2 мА и сопротивлении 25 Ом:

U ≈ 0,0192 × 25
≈
0,48 В

25. Дифференциальная пара выходов

IOUTA и IOUTB каждого ЦАП изменяются в противоположных направлениях.

Поэтому их можно использовать как дифференциальную пару.

В одном крайнем состоянии:

IOUTA ≈ 0,48 В
IOUTB ≈ 0 В

В другом:

IOUTA ≈ 0 В
IOUTB ≈ 0,48 В

Дифференциальное напряжение может изменяться приблизительно:

−0,48 В ... +0,48 В

полный размах:

≈ 0,96 В

26. Аппаратный путь сигнала

EPM240T100C5
↓
два независимых набора физических выводов
↓
DB0...DB13 U6
и
DB0...DB13 U5
↓
AD9744
↓
IOUTA / IOUTB
↓
нагрузочные резисторы 25 Ом
↓
аналоговые выходные напряжения

27. Назначение второй части схемы

Показанная часть устройства представляет собой двухканальный цифро-аналоговый тракт на базе CPLD EPM240T100C5 и двух микросхем AD9744.

Каждый AD9744 получает собственное 14-битное цифровое слово с отдельных физических выводов CPLD.

U7 формирует отдельное питание +3,3(A)V для аналоговой части обоих преобразователей.

Выходной ток AD9744 преобразуется в напряжение нагрузочными резисторами номиналом 25 Ом.

В этой части статьи рассматривается только аппаратное построение генератора.

Алгоритм формирования цифровых данных в EPM240 и программная часть будут рассмотрены отдельно.
