Первый проект в Quartus Prime Lite: управляем светодиодом кнопкой на MAX II EPM240

В этом уроке мы создадим первый проект в Quartus Prime Lite для CPLD MAX II EPM240T100C5 и сделаем простую проверку: при нажатии кнопки будет загораться светодиод.

Я использую готовую отладочную плату MAX II:

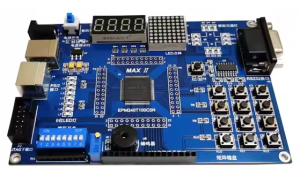

Отладочная плата MAX II EPM240T100C5 — Отладочная плата MAX II с CPLD EPM240T100C5.

Создание проекта в Quartus Prime Lite

Запускаем программу Quartus Prime Lite и создаём новый проект. Для этого нажимаем кнопку New Project Wizard.

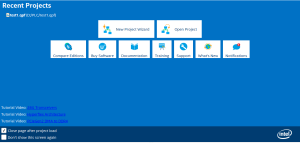

Создание нового проекта в Quartus Prime Lite — Создание нового проекта через New Project Wizard.

Далее указываем имя проекта и папку, в которой он будет храниться. После этого нажимаем Next до выбора микросхемы.

На этапе выбора устройства указываем свою микросхему:

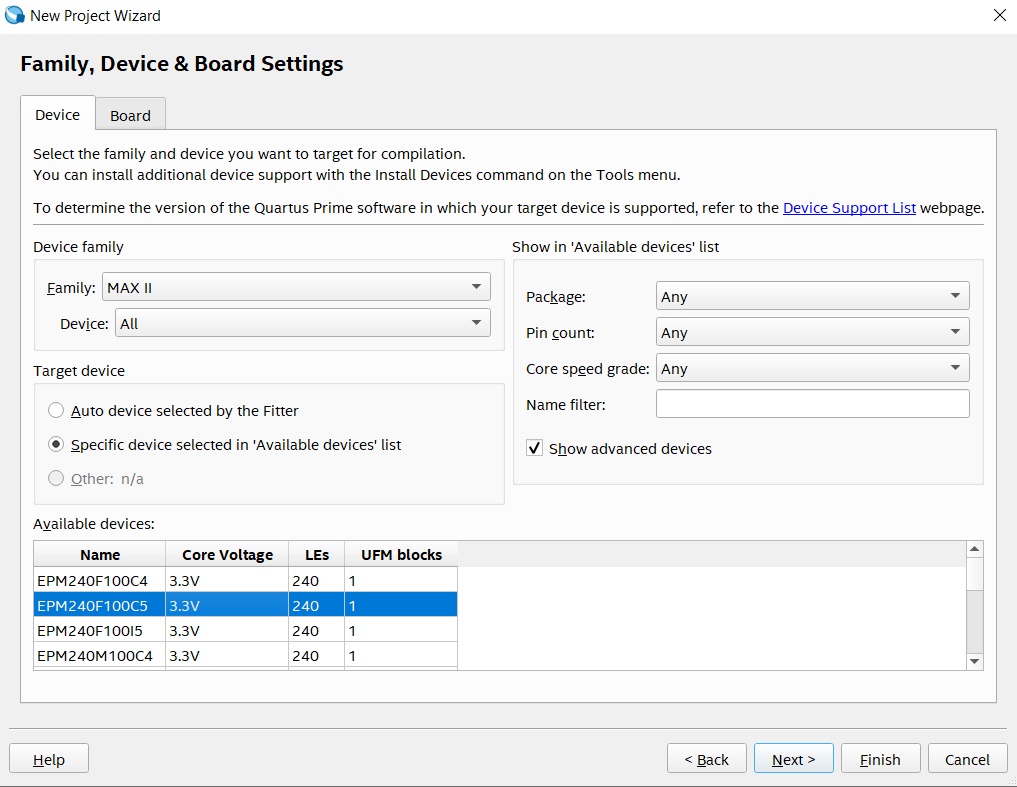

Выбор микросхемы EPM240T100C5 в Quartus Prime Lite — Выбор микросхемы EPM240T100C5 в настройках проекта.

После выбора микросхемы можно нажать Finish и завершить создание проекта.

Добавление Verilog-файла

После создания проекта нужно добавить рабочий файл, в котором будет находиться код. Для этого нажимаем Ctrl + N и выбираем Verilog HDL File.

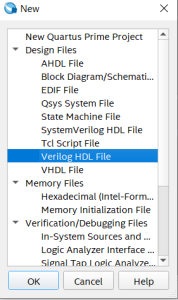

Создание Verilog HDL файла в Quartus Prime Lite — Добавление нового Verilog HDL файла.

Теперь у нас есть файл, в котором можно писать Verilog-код. Для начала сделаем простую программу: при нажатии кнопки будет включаться светодиод.

module LED1(
    input  wire BTN,
    output wire LED
);

assign LED = BTN;   // Если логика обратная, используйте: assign LED = ~BTN;

endmodule

Важно: если на вашей плате кнопка или светодиод работают с обратной логикой, вместо assign LED = BTN; нужно использовать assign LED = ~BTN;.

Компиляция проекта

Для запуска компиляции нажимаем Ctrl + K. Quartus проверит проект на наличие ошибок.

Если имя модуля в коде указано как LED1, то желательно сохранить файл как LED1.v или назначить этот модуль как Top-Level Entity в настройках проекта.

Назначение выводов микросхемы

Теперь нужно связать входы и выходы из Verilog-кода с реальными ножками микросхемы. Для этого открываем окно назначения выводов через меню или нажимаем Ctrl + Shift + N.

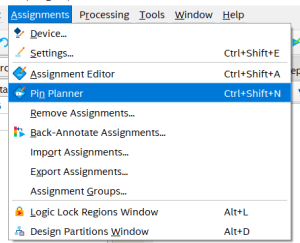

Открытие окна назначения выводов в Quartus Prime Lite — Открытие окна назначения выводов.

Откроется окно, где нужно назначить реальные ножки микросхемы для сигналов BTN и LED.

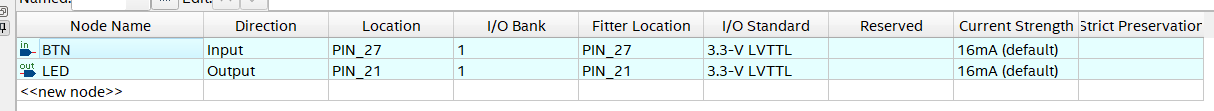

Назначение выводов BTN и LED в Pin Planner Quartus — Назначение выводов в Pin Planner.

Ножки нужно назначать согласно схеме вашей отладочной платы. После назначения выводов окно можно закрыть — изменения сохраняются автоматически.

После этого снова запускаем компиляцию и проверяем, чтобы проект собрался без ошибок.

Прошивка CPLD MAX II

Если проект скомпилировался без ошибок, нажимаем кнопку программирования.

После этого откроется окно программатора.

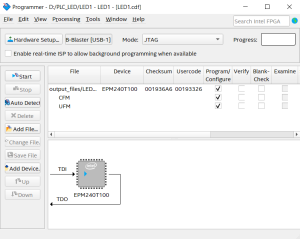

Окно Programmer в Quartus Prime Lite — Окно Programmer для загрузки прошивки в CPLD.

Нажимаем кнопку Start и загружаем прошивку в устройство. После успешной прошивки проверяем работу программы: при нажатии кнопки должен загораться светодиод.

Итог

В этом уроке мы создали первый проект в Quartus Prime Lite, добавили Verilog-файл, назначили выводы микросхемы и загрузили проект в CPLD MAX II EPM240T100C5.
